１．測定環境

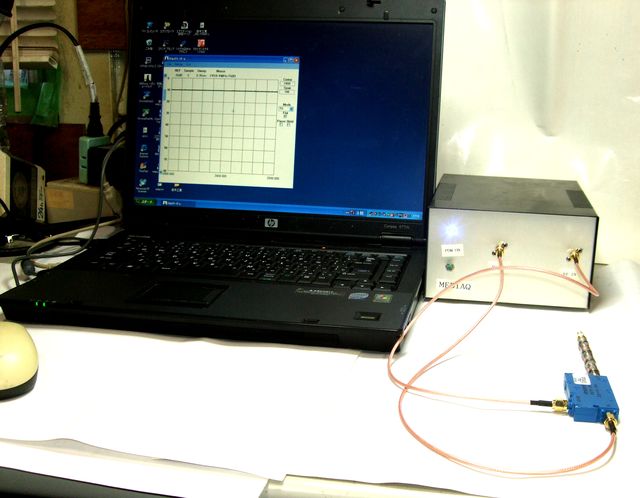

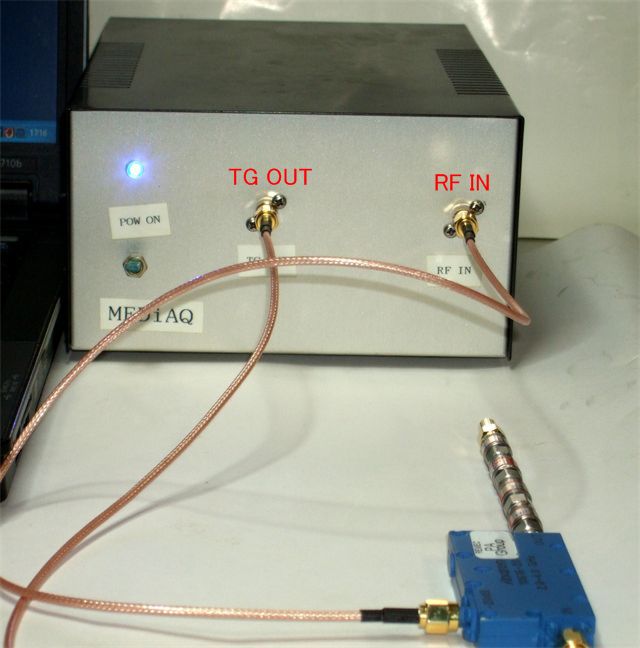

PCとGigaStと方向性結合器
GigaStの入出力（TG OUT と RF IN）
GigaSt はトラッキング・ジェネレータ(TG)が
付いているスペクトラム・アナライザなので
格安で極めて便利である。

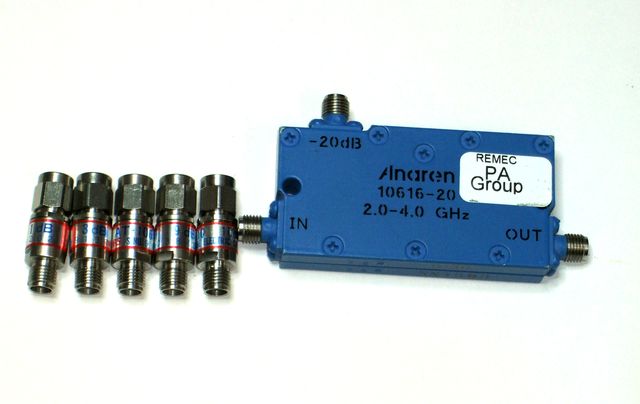

← 方向性結合器は 「ANAREN 10616-20」
2〜4GHｚ 結合度： -20db
（結合度が小さいほど主回路に影響しない）
※方向性結合器は進行波または反射波を選別
する装置
← アッテネータは「ヒロセ AT-100シリーズ」
〜18GHｚ VSWR 1.15以下(4GHz)
種類は１、３、６、９、１０db
２．TGの出力設定 （進行波の電力設定）

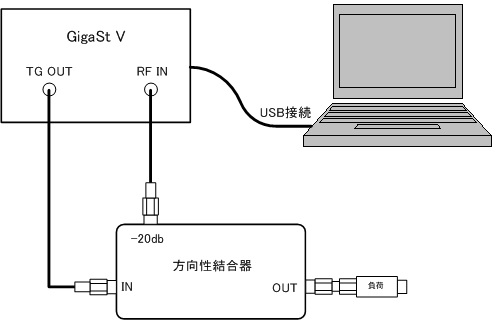

測定回路
反射電力を測定する場合は、方向性結合器の接続のINとOUTを入れ替える。

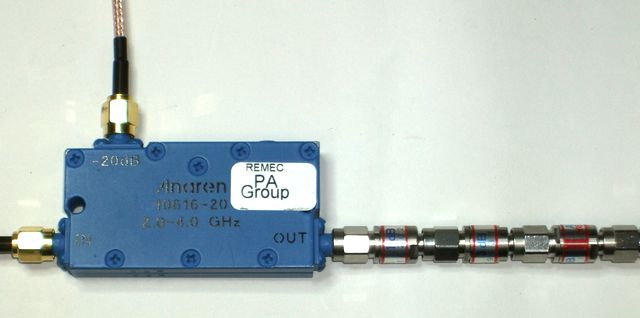

50Ωターミネータの代わりにアッテネータを使う。アッテネータは方向性結合器のOUTに近い方から、1,3,6,9,10dbをカスケードに接続する（ATT-100シリーズの性能は十分高いのだが、念のため）。

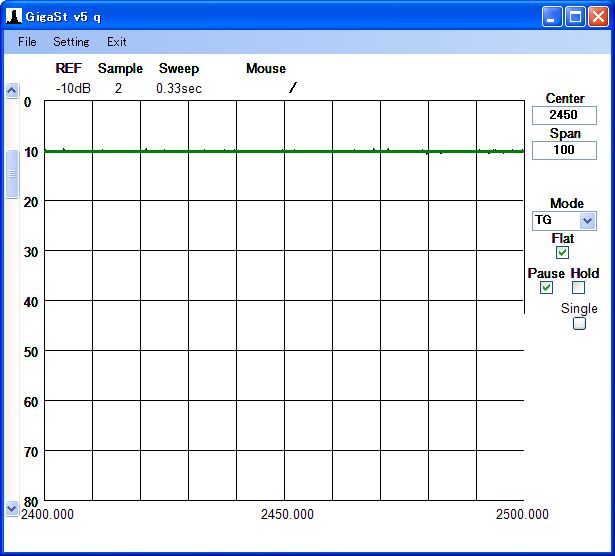

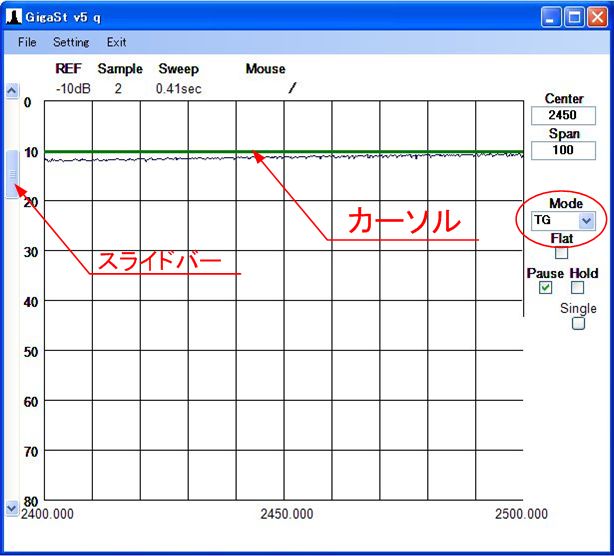

GigaStをTGモードにして、-20ｄｂ出力を観測する。
３．（整合時）反射波電力の観測
※方向性結合器の入/出力の電磁気的対称性が優れていることを利用する。
※方向性結合器の-20db出力はGigaStのRF INに接続する。
但し、（理想的な方向性結合器ではこのようなことは起きないが）現実的には接続する負荷によって方向性結合器でモニタする進行波電力が若干変化する。そこで、より精密に測定する場合は、負荷にショート、オープン、整合状態の三状態の平均値を用いて進行波電力をフラットに置き換えるべきである（平均値を用いなければ実測値で1〜3ｄｂ程度の誤差が発生する）。今回の測定は簡易測定であり、負荷が著しく特性インピーダンスから離れていないことを前提にする。
以下は、不整合時と整合時の反射電力が計測システム全体でどれほどなのかを調べた結果。
（以下ATTはアッテネータの略）

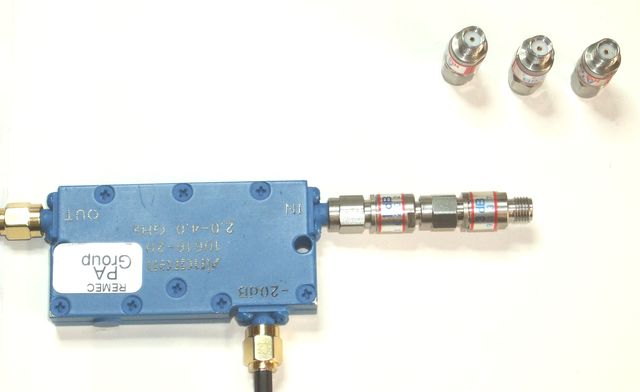

ATT 4ｄｂ：1db＋3ｄｂ
反射波電力は進行波電力に対し、-9ｄｂ〜-6ｄｂといったところ。VSWRは2〜3程度。

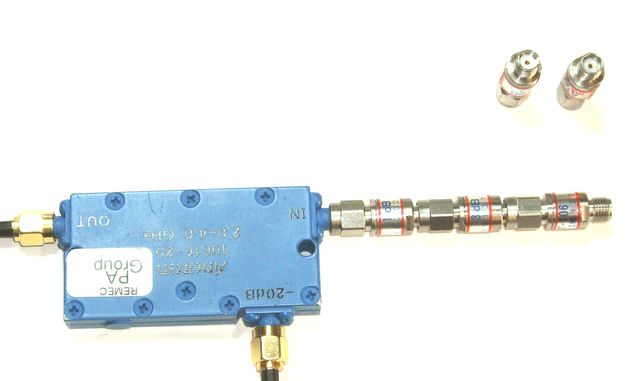

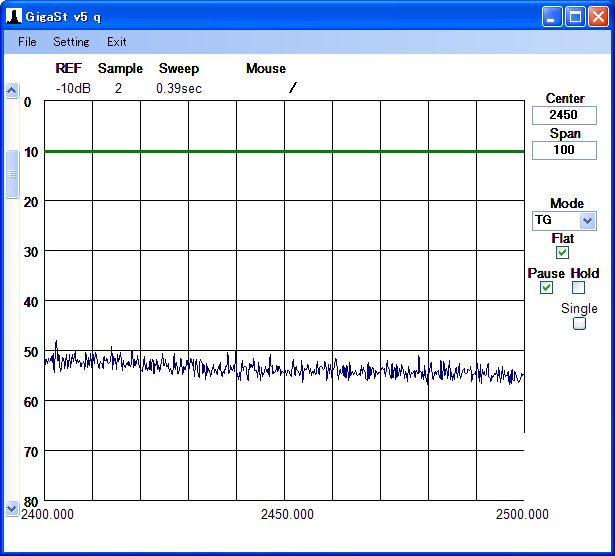

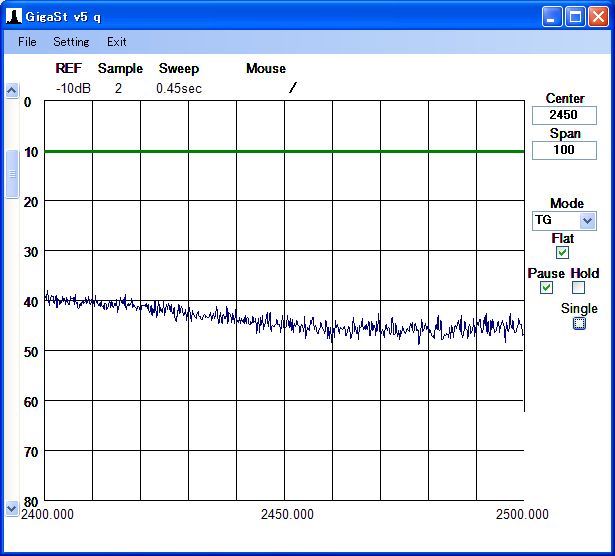

ATT 10ｄｂ：1db＋3ｄｂ＋6ｄｂ
反射波電力は進行波電力に対し、-30ｄｂ〜--36ｄｂといったところ。しかし、これは異常。下の結果から見ると、計測システム全体の影響で何らかの共鳴または輻射が発生している模様。

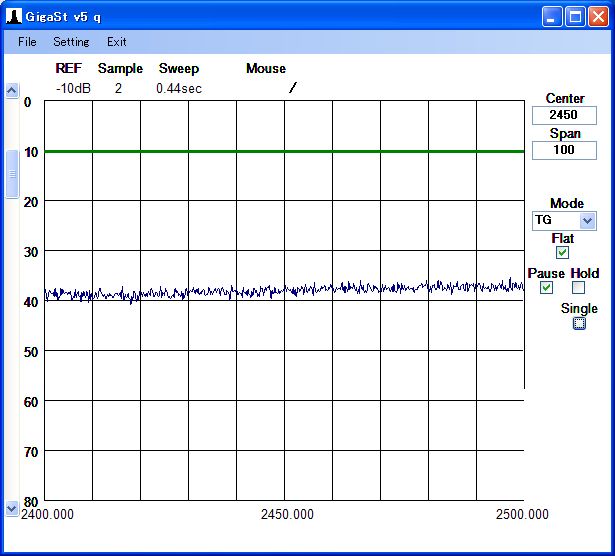

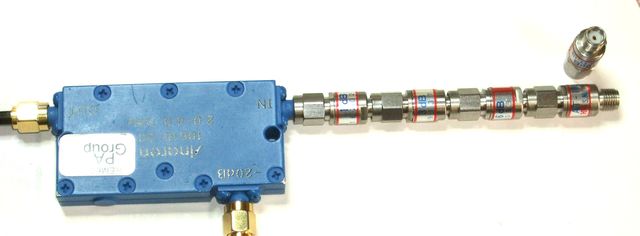

ATT 19ｄｂ：1db＋3ｄｂ＋6ｄｂ＋9ｄｂ
反射波電力は進行波電力に対し、-29ｄｂ〜-27ｄｂといったところ。

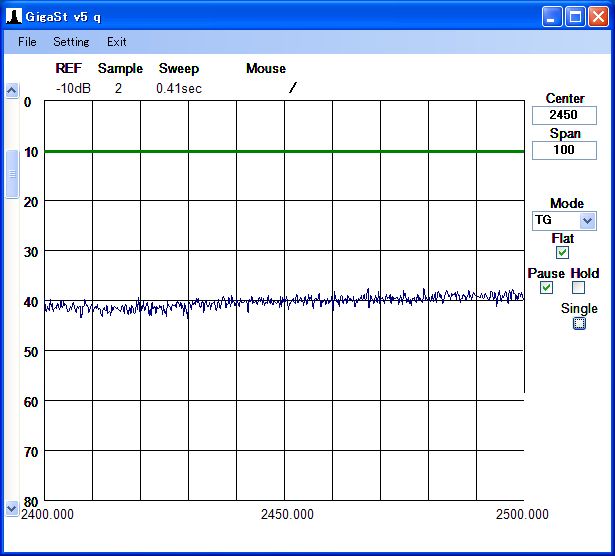

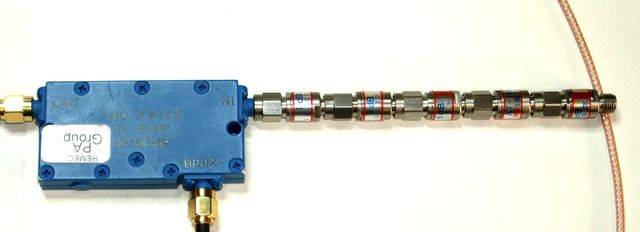

ATT 29ｄｂ：1db＋3ｄｂ＋6ｄｂ＋9ｄｂ＋10ｄｂ
反射波電力は進行波電力に対し、-32ｄｂ〜-28ｄｂといったところ。以降10ｄｂアッテネータの先に何を付けても変化はない。最良状態。この状態を計算すると、VSWRは1.08以下となる。
４．ターゲットのVSWR測定

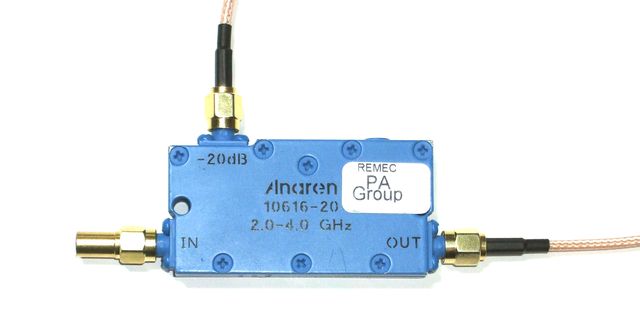

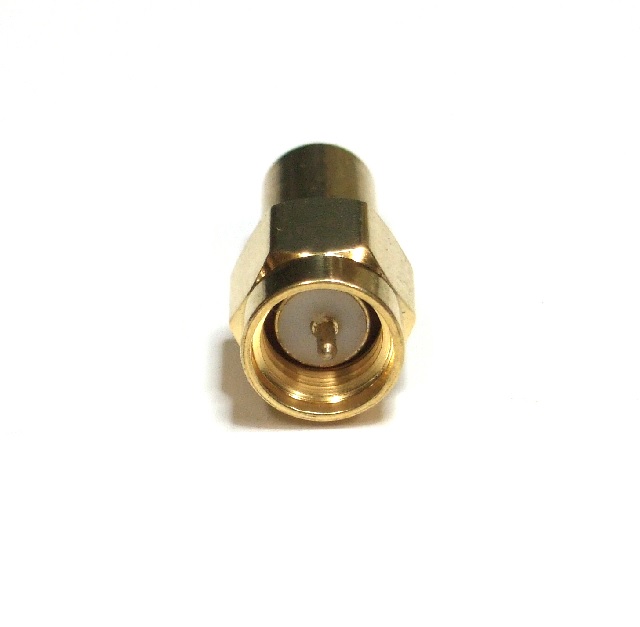

２の作業でTGの出力をフラットにし、方向性結合器のINにターミネータ（ターゲット）を接続し反射波電力を測定する。
